INFORMACIÓN TÉCNICA

TRANSCEPTOR DECAMETRICO KENWOOD TS-570D

CARACTERISTICAS TECNICAS :

-Antenna Impedance 50 ohms (nominal)
-Current Drain (approx.) 20.5 A (transmit), 2 A (standby)
-Dimensions, projections not included (W x H x D) 10-5/8 x 3-3/4 x 10-11/16 in. (270 x 96 x 271 mm)
-Frequency Stability Within ±10 x 10-6 (±0.5 x 10-6 with SO-2)
-Microphone Impedance 600 ohms Mode A1A (CW), J3E (SSB), A3E (AMI), F3E (FM), F1D (FSK)
-Operating Temperature 14° F - +122° F (-10° C - +50° C)
-Power Requirement 13.8 V DC ±15%
-Reciever Frequency Range 500 kHz - 30 MHz, Abierta ( 30Khz a 30Mhz)
-Transmitter Frequency Range 160, 80, 40, 30, 20, 17, 15, 12, 10  meter bands
-Weight (approx.) 25.35 lbs. (11.5 kg)
-Antenna Tunable Range 16.7 ohms - 150 ohms

  TRANSMISOR
-Carrier Suppression Greater than 40 dB Maximum
-Frequency Deviation Less than ±5 kHz (wide); Maximum Frequency Deviation (FM) Less than ±2.5 kHz (narrow)
-Modulation: AM Low-power modulation
-Modulation: FM Reactance modulation
-Modulation: SSB Balanced modulation
-RF Output Power SSB/CW/FM/FSK: 100 W; AM: 25 W
-Spurious Radiation Less than -50 dB
-Transmit Frequency Response 400 - 2600 Hz (Within -6 dB)
-Unwanted Sideband Suppression Greater than 40 dB XIT Variable Range ±9.99 kHz

    RECEPTOR
-Audio Output Impedence 8 ohms
-Audio Output Power 1.5 W (8 ohms, 10% distortion, with -53 dBm input)
-Beat Elimination Greater than 40 db Circuitry: (SSB/CW/AM/FSK) Double Superheterodyne Circuitry: FM Triple -Superheterodyne Intermediate Frequency: 1st IF 73.05 MHz Intermediate Frequency: 2nd IF 8.83 MHz Intermediate Frequency: 3rd IF 455 kHz(FM only)
- RIT Variable Range ±9.99 kHz
-Selectivity: AM (wide mode) More than 4.0 kHz (-6dB),Less than 20.0 kHz (-50 db)
-Selectivity: FM More than 12.0 kHz (-6 dB),Less than 25.0 kHz (-50 db)
-Selectivity: SSB/CW More than 2.2 kHz (-6 dB),Less than 4.4 kHz (-60 dB)
-Sensitivity: AM (S+N/N 10 dB) Less than 31.6 µV (500 kHz ~ 1.705 MHz),Less than 2 µV (1.750 ~ 24.5 MHz),Less than 1.3 µV (24.5 ~ 30 MHz)
- Sensitivity: FM (12 dB SINAD) Less than 0.25 µV (28 ~ 30 MHz)
-Sensitivity: SSB/CW/FSK (S+N/N 10 dB) Less than 4 µV (500 kHz ~ 1.705 MHz),Less than 0.2 µV (1.705 ~ 24.5 MHz), Less than 0.13 µV (24.5 ~ 30 MHz).
-Spurious Response: IF Rejection Greater than 70 dB
- Spurious Response: Image Ratio Greater than 70 DB
-Spurious Response: Others Greater Than 50dB
-Squelch Sensitivity: FM Less than 0.25 µV (28 ~ 30 MHz)
-Squelch Sensitivity: SSB/CW/FSK/AM Less than 20 µV (500 kHz ~ 1.705 MHz), Less than 2 µV (1.705 ~ 30 MHz)

EL EQUIPO DE HF KENWOOD TS-570D SOLO PUEDE RECIBIR DESDE 30KHz HASTA 30MHz  ( SI SE MODIFICA ),  SIN EMBARGO ESTE MODELO NO PUEDE RECIBIR LA BANDA DE LOS 50MHz, EN LA PLACA A PESAR DE TENER SERIGRAFIADO DICHO MODULO, LE FALTAN LOS COMPONENTES PARA QUE FUNCIONE EN ESTA BANDA,  ESTE EQUIPO COMO VERÉIS EN LA GRAFICA SUPERIOR, POSEE DOS PREAMPLIFICADORES INTERNOS, UNO PARA LAS BANDAS MENORES A 22MHz, Y OTRO PARA LAS BANDAS SUPERIORES A 22MHz, CON EL PREAMPLIFICADOR CONECTADO (GRAFICA LÍNEA ROJA), LA SENSIBILIDAD AUMENTA, HASTA LOS 0,1µV.

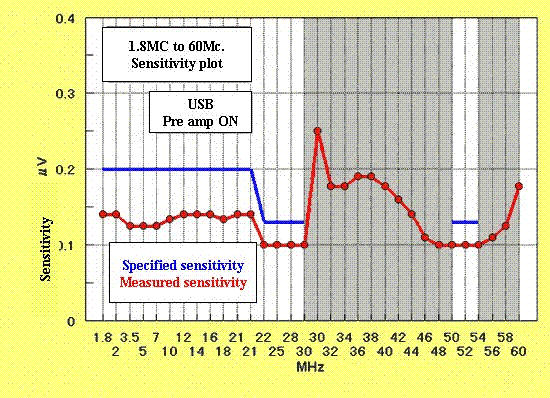

SI AVANZAMOS POR DEBAJO DE 1.705 KHz LA SENSIBILIDAD DEL EQUIPO CAE EN PICADO, PARA CONTRARRESTAR A LAS POTENTES EMISORAS COMERCIALES DE LA ONDA MEDIA.


TRUCOS :

A) MEJORAR LA SENSIBILIDAD

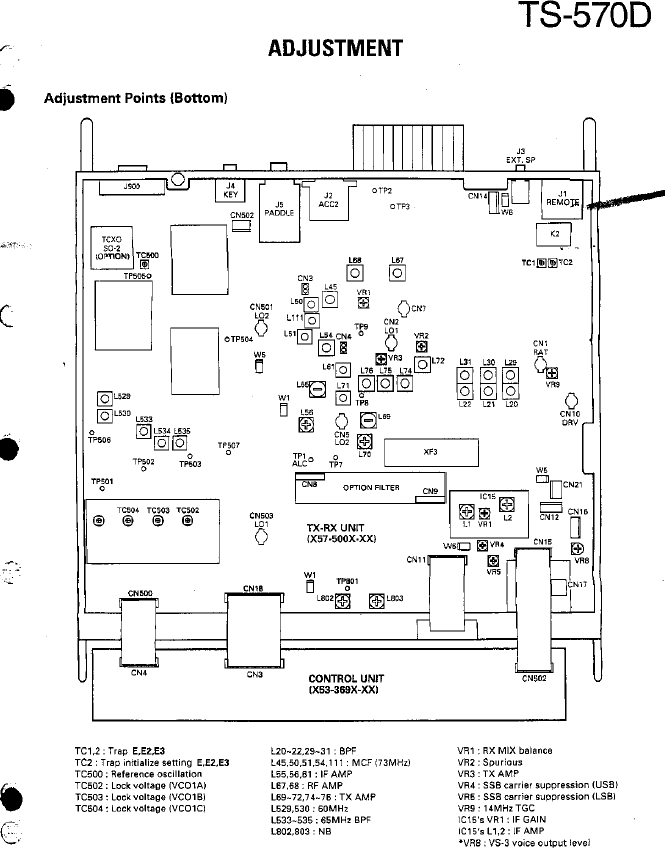

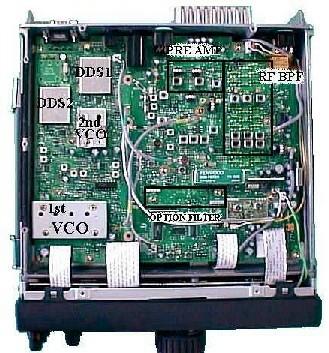

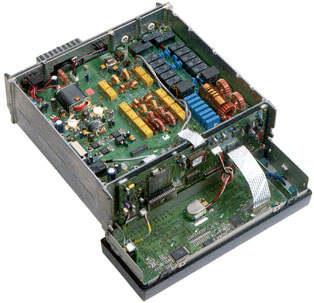

AQUI VEMOS UNA VISTA DE LA PLACA DE LA PARTE DE Fi

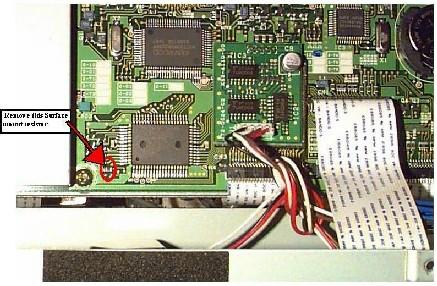

B) RECEPCIÓN BANDA CONTINUA DESDE 30 KHz A 30 MHz :

-PARA ABRIR EL EQUIPO DE BANDAS,  DESUELDA (QUITA)  LA RESISTENCIA R41 SMD Y TENDRÁS COVERTURA CONTINUA DESDE 30 KHz HASTA 30 MHz, INCLUIDO LOS 27 MHz,  MIRA LA FOTO, ES LA SEÑALADA EN ROJO.

¡OJITO CON LO QUE HACÉIS NO SEÁIS BRUTITOS, Y NO MANIPULAR OTRAS COSAS SIN SABER , VALE, QUE ESTE EQUIPO TIENE TECNOLOGÍA DE ULTIMA GENERACIÓN Y UN ERROR PUEDE SER IRREPARABLE!

C) PROBLEMAS CON LAS MEMORIAS Y EL ENCENDIDO DEL EQUIPO :

SEGURAMENTE TENDRÁS LA BATERÍA DE LITIO AGOTADA, POR LO QUE CADA VEZ QUE ENCIENDAS EL EQUIPO PERDERÁS TODOS LOS AJUSTES, O NO TE FUNCIONARA EL EQUIPO, DEBERÁS REMPLAZAR LA BATERÍA DE LITIO QUE TIENE EL EQUIPO EN SU INTERIOR, EN LA FOTO SUPERIOR SE PUEDE VER UN TROZO DE LA PILA  EN LA PARTE SUPERIOR DE LA DERECHA, TAN SOLO TENDRÁS QUE ABRIR EL EQUIPO Y EN LA PARTE FRONTAL SE ENCUENTRA UN SOPORTE QUE SUJETA A LA PILA DE LITIO, TAN SOLO DEBES DE EMPUJARLA LEVEMENTE HACIA ABAJO Y SALE SIN MAYOR PROBLEMA, NO FUERCES NADA, SALE MUY FÁCIL.
LA PILA ES DE LITIO DE 3V LA REFERENCIA ES  CR2032
RECUERDA QUE AL COLOCAR LA PILA, LA CARA DEL + DE LA PILA ESTARÁ FRENTE A TI DE CARA.
DE NUEVO VUELVE A MONTAR, RESETEA EL EQUIPO POWER MAS A=B  AHORA YA PUEDES VOLVER A GUARDAR TUS DATOS MEMORIA ETC...Y A FUNCIONAR DE NUEVO UN PAR DE AÑITOS.

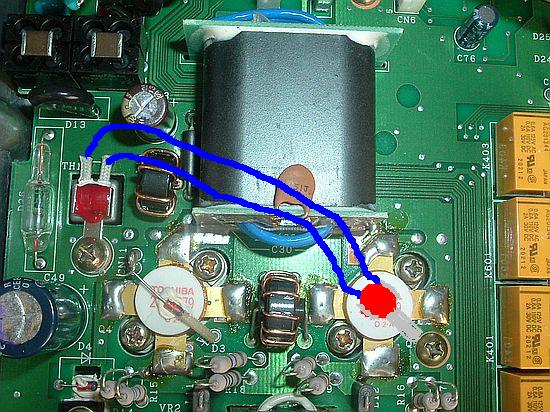

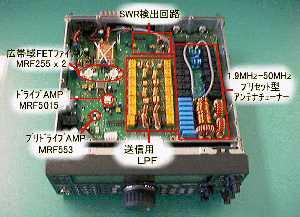

D) VENTILADOR RACANO:

MI EQUIPO SE CALENTABA EN EXCESO, DEBIDO A QUE EL VENTILADOR ERA ALGO RÁCANO AL ARRANCAR, TARDABA HORRORES EN ARRANCAR Y CUANDO EL VENTILADOR SE ACTIVABA ERA YA TARDE,  EL EQUIPO PODÍA FREÍR HUEVOS...TRAS LLEVARLO AL SERVICIO TÉCNICO, ME  INSTALARON UN NUEVO TERMISTOR,  QUE CONECTARON EN PARALELO JUNTO AL TERMISTOR QUE VIENE  DE ORIGEN  (TH1 DE 10K)  Y QUE VA SUJETO AL CHASIS DEL EQUIPO MEDIANTE UN TORNILLO,  EL NUEVO TERMISTOR  VA ATORNILLADO  JUNTO AL TRANSISTOR SEGÚN INDICO EN LA FOTO, CON  SILICONA TÉRMICA A UNO DE LOS DOS TRANSISTORES DE POTENCIA FINALES  2SC2879  ( PUEDEN APARECER EN ALGUNOS ESQUEMAS COMO LOS MRF 255 ) , AHORA EL VENTILADOR VA AL 100% DA GUSTO VER COMO EL EQUIPO TRABAJA FRESQUITO, ASÍ SI.

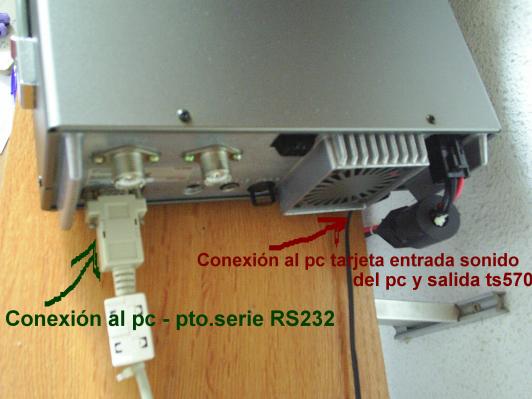

E) PC:

BAJATE EL PROGRAMA DE CONTROL RCP2 DE KENWOOD PARA PC DEL KENWOOD TS-570D FUNCIONA EXCELENTEMENTE, PODRÁS TRANSMITIR CW A LA VELOCIDAD QUE QUIERAS MEDIANTE EL ORDENADOR, Y  APROVECHA  LOS PROGRAMAS DE SSTV, DSP, DECODER DE CW EN LA RED PODRÁS SACARLE MAYOR RENDIMIENTO AL EQUIPO.

ALGUNOS DE LOS PROGRAMAS FUNCIONAN ÚNICAMENTE CON LA TARJETA DE SONIDO DEL ORDENADOR, CON LO CUAL ES MUCHO MÁS FÁCIL, YA QUE ÚNICAMENTE REQUERIREMOS DE UNA ENTRADA DE AUDIO Y DE UNA SALIDA DE AUDIO,  ASÍ SOLO RECIBIRIAMOS.,  EL PROBLEMA VIENE CUANDO QUERAMOS SACAR SONIDO O TRANSMITIR A TRAVÉS DEL PC AL EQUIPO, PUES SE NECESITA UN INTERFACE  ENTRE EL PC ( A UN PUERTO SERIE  O USB SI ESTA PREPARADO EL INTERFACE QUE UTILICEMOS)  Y AL EQUIPO AL CONECTOR ACC2 .

 ( POR EJEMPLO MEDIANTE UN INTERFACE QUE FUNCIONA MUY BIEN COMO EL SOUND CARD ADAPTER 2001 DE ASTRO RADIO Y ASI PODEMOS RECIBIR Y TRANSMITIR SIN PROBLEMAS MEDIANTE UN PC Y  UN SOFTWARE ADECUADO)

PERO SI SOLO NECESITAMOS ESCUCHAR, SERÁ MUCHO MÁS FÁCIL, POR EJEMPLO DECODIFICAR CW, TRATAR EL SONIDO CON PROGRAMAS DSP, O MIRAR TARJETAS QSL CON EL SSTV, O LEER LO QUE DICEN VÍA RADIO CON RTTY, SON PROGRAMAS QUE SOLO NECESITAN DE UNA TARJETA DE SONIDO Y SENCILLOS DE MANEJAR PUES SOLO HAY QUE CONECTAR LA SALIDA DE SONIDO DEL TS-570D A LA ENTRADA DE LA TARJETA DE SONIDO DEL PC Y CONFIGURAR WINDOWS PARA ABRIR LA LÍNEA DE ENTRADA, PERO SI QUEREMOS EL CONTROL DEL EQUIPO VÍA ORDENADOR NECESITAREMOS LA CONEXIÓN RS-232 DEL PC AL TS-570D MEDIANTE UN CABLE TIPO SERIE ESPECIAL, Y EL PROGRAMA DE CONTROL RCP2 QUE OS PODÉIS BAJAR DE INTERNET DESDE LA PAGINA WEB OFICIAL DE KENWOOD GRATUITAMENTE NO FALTABA MÁS, O DESDE LAS PAGINAS QUE OS HE PUESTO BAJO...DEBEMOS ELEGIR  EL PUERTO EN EL MENÚ DE CONFIGURACIÓN DEL PROGRAMA CON EL QUE CONECTAMOS EL CABLE SERIE, COM1, O COM2 PARA QUE EL PROGRAMA CONECTE CON EL EQUIPO, LA VELOCIDAD DE CONEXIÓN SUELE SER DE 9600 BITS, NO LE DEIS MUCHO MÁS PUES SE SUELE COLGAR...SUERTE Y A PROBAR...

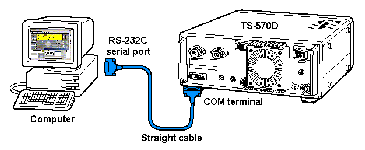

CABLE DE CONEXIÓN PC TIPO SERIE RS-232 HEMBRA 9PIN-HEMBRA 9PIN

- Manual de servicio: http://www.eserviceinfo.com/downloadsm/6797/kenwood_TS570D.html    MUY BUENO

- Kenwood TS-570D:  Kenwood TS-570DG (TS 570 DG TS570DG) transceivers mods reviews software manuals and diagrams

- Para el programa de SSTV:  MMSSTV 1.02 --->MM Hamsoft    PROGRAMAS PARA PC CON TARJETA DE AUDIO

- Kenwood ts-570d programa software de control ---> MUY RECOMENDABLE, MANEJA EL TS 570D DESDE TU PC:

http://www.mannini.it/software/rcp-software/Rcp2911.zip

http://www.radioaficion.com/Mods/TS-570/rcp2911.zip

F) AJUSTE DE LA FRECUENCIA DE REFERENCIA DE 20MHz:

ABRE EL EQUIPO, BUSCA EL TRIMER TC500 COMO TE INDICA EN LOS MANUALES, DEJA CALENTAR EN EQUIPO UNA MEDIA HORA O MÁS..., Y PROCEDE...DEBES BUSCAR UNA EMISORA DE ONDA CORTA QUE TE DE CONFIANZA DE QUE ESTARÁ CENTRADA, UNA EMISORA FRANCESA O ALEMANA POR EJEMPLO, PONTE EN CW , ESCUCHARAS UN PITIDO POR LA PORTADORA, ENTONCES CON TU MANIPULADOR DE CW LO CIERRAS  Y CON LOS AJUSTES DEL MENÚ (FREC 800 Hz MENÚ 20 ), TENDRÁS UN TONO SUPERPUESTO QUE DEBERÁS AJUSTAR CUANDO LOS ESCUCHES CON IGUAL TONO, POR EJEMPLO, SINTONIZAMOS UNA EMISORA EN 15.485.00 EL AJUSTE CORRECTO EN CW SERIA CUANDO EL DISPLAY MARQUE 15.485.00 AQUÍ SE DEBERÍAN ESCUCHAR CON IGUAL TONO, SINO SE DEBERÍA AJUSTAR EL TRIMER.
PARA COMPROBAR EL AJUSTE EQUILIBRADO DE LAS BANDAS LATERALES USB Y LSB , EL TRUCO ES MÁS O MENOS IGUAL, CON LA MISMA EMISORA SINTONIZADA Y EL MANIPULADOR DE CW CERRADO :
EN USB DEBERÍAMOS ESCUCHAR EL MISMO TONO SUPERPUESTO CUANDO EN EL DISPLAY MARQUE 15.484.20  ( -800Hz) ;
Y PARA  LSB  DEBERÍAMOS ESCUCHAR EL MISMO TONO SUPERPUESTO CUANDO EN EL DISPLAY MARQUE 15.485.80  ( +800Hz) .
ASÍ TENDRÁS TU EQUIPO BIEN CENTRADITO.

G) MEJORA DEL ANCHO DE BANDA EN TRANSMISIÓN DEL MICRO:

EN REALIDAD POCO SE PUEDE HACER AL RESPECTO DEBIDO AL ESTRICTO CONTROL DEL DSP SOBRE LA SEÑAL DE ENTRADA DE BF  DEL MICRO, LO UNICO QUE PODEMOS MOFIFICAR PARA MEJORAR SU RESPUESTA ES SUSTITUIR LOS CONDENSADORES C505 Y C504 DE 0,022 uF A VALORES DE 1 uF MKT, CON LO QUE CONSEGUIMOS ABRIR EL ANCHO DE BANDA DE AUDIO DEL MICRO ANTE LA ENTRADA DEL DSP


H ) FILTROS :

YO TRABAJO CON EL FILTRO DE SSB ESTRECHO EL YK-88SN-1 SUS CARACTERISTICAS SON :
 FREQ : 8830 KHZ
PASO DE BANDA : 1,8 KHZ ( -6 dB )
ATENUACIÓN : 3,3 kHZ ( -60 dB )
ATENUACIÓN DE HASTA 80 dB
EL FILTRO SE COMPRA A PARTE, ES CARO, Y LA VERDAD ES QUE NO TE LO ACONSEJO...EN FONIA SE QUEDA MUY ESTRECHO, PIENSO QUE SERÁ MEJOR EL DE CW PARA TRABAJAR LA MODALIDAD DE CW Y DIGITAL
SI YA FUNCIONA EXCELENTEMENTE EN CW, IMAGINATE SI LE AÑADÍS EL FILTRO PARA CW, DEBE SER UNA PASADA.

I ) OTRAS MEJORAS:

ESTA INFORMACIÓN DE MEJORAS, ESTA OBTENIDA DE  INTERNET, POR LO QUE NO HE PODIDO PROBAR SU FUNCIONAMIENTO, PERO ATENDIENDO AL ESQUEMA ELÉCTRICO DEL EQUIPO PARECE QUE ES CORRECTO, ALGUNOS DE ESTOS CONDENSADORES SON ALGO COMPLICADOS DE MODIFICAR AL TRATARSE DE MATERIAL SMD, POR LO QUE LAS OPERACIONES A REALIZAR SON MUY DELICADAS Y ALGO COMPLICADAS.

LCD-Unit:
- C23 --> 1nF (TX, más agudos)
- C24 --> 1nF (TX  más agudos)
Control-Unit:
- C504 --> 330nF (TX, más bajos)
- C505 --> 330nF (TX, más bajos)
- C531 --> 4,7nF (TX, El corte del pasa bajos, pasa de 2,8kHz a 3,2kHz)
- C527 --> 3,9nF (RX, El corte del pasa bajos, pasa de 2,8kHz a 4,0kHz)
- C530 --> 560pF (RX, El corte del pasa bajos pasa a 4,0kHz)
TX-RX-Unit (RF):
- C360 --> 1,8nF (RX, muy buenos agudos, pasa bajo de 600Hz -> 3,2kHz)
Cambiando este condensador C360 a un valor de 1,8nf se consigue más claridad en el sonido de recepción, sobre todo se consigue subsanar la oscuridad del sonido cuando se conecta el filtro digital DSP NR1, que suena muy embotellado y algo oscuro, con este cambio, el sonido pasa a ser mucho más claro.

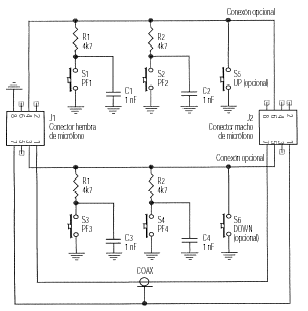

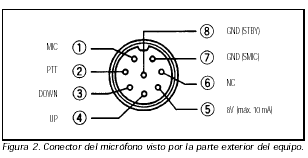

J ) CIRCUITO PARA INSTALAR LAS TECLAS DE FUNCIÓN:

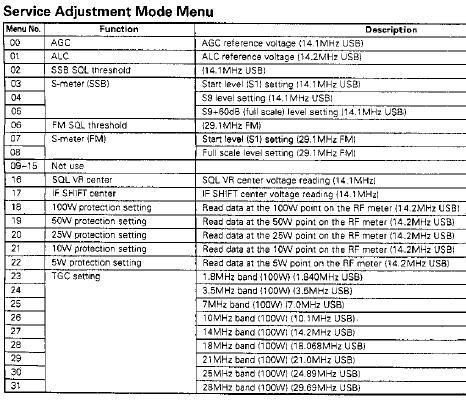

K ) AJUSTES INTERNOS DE LA EPROM

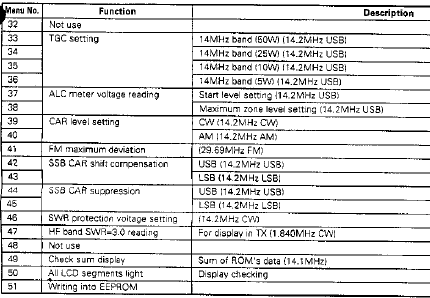

EXISTE UN MENÚ SECRETO DE AJUSTES INTERNOS DE LA MEMORIA PROGRAMABLE EPROM, PARA PROCEDER A ESTE MENÚ OPCIONAL DEBERÁ DE HACERLO CON CAUTELA Y CUIDADO, PUES PODRÍA PROVOCAR QUE NO FUNCIONARA EL EQUIPO CORRECTAMENTE, NO TENGO LAS INSTRUCCIONES DE COMO PROCEDER EN CADA PUNTO DEL MENÚ,  PUES SE TRATA DE UN MENÚ AL QUE SOLO TIENEN ACCESO LOS SERVICIOS TÉCNICOS DE KENWOOD,  PERO ES ACCESIBLE Y PROGRAMABLE, ESTOS AJUSTES SON CRITICOS,  Y OS ACONSEJO QUE ANTES DE CAMBIAR ALGO DEBEIS ANOTAROS TODOS LOS VALORES QUE OS MARCAN DE ORIGEN EL EQUIPO POR SI OS TOCARA VOLVER A DEJARLO COMO ESTABA, NORMALMENTE ESTOS VALORES ESTÁN AJUSTADOS DE FABRICA Y  ESTÁN BIEN ASÍ...AUNQUE SIEMPRE ES BUENO CONOCER TODOS LOS ENTRESIJOS DE NUESTRO EQUIPO, OJO CON LO QUE MODIFICAMOS ,  SIN SABER NO OS RECOMIENDO QUE VARIÉIS NADA, MUCHOS DE LOS VALORES QUE MARCA SON MEDICIONES INTERNAS QUE REALIZA EL PROPIO EQUIPO, Y SU AJUSTE NO ES POR MENÚ, SINO AJUSTANDO MANUALMENTE  MEDIANTE EQUIPOS DE MEDICIÓN CALIBRADOS,  OSCILOSCOPIOS, MULTIMETROS, VATIMETROS, FRECUENCIMETROS, SOLO PARA PROFESIONALES, ASÍ QUE ABSTENERSE AFICIONADOS...ES UN CONSEJO.

1-CORTOCIRCUITAR, PUENTEAR CON UN CABLECILLO LAS PATILLAS  8 Y 9 DEL CONECTOR DEL EQUIPO ACC2

2-PULSAR AL ENCENDER EL EQUIPO A LA VEZ, LOS BOTONES  POWER +  LSB/USB  + NR   AUTOMÁTICAMENTE ESTARÁ DENTRO DEL MENÚ, EL DISPLAY LE INDICARÁ "ADJUST"

3-EXISTEN 51 PUNTOS DENTRO DEL MENÚ, YO SOLO OS PUEDO DECIR, QUE SE PUEDE PROGRAMAR IF SHIFT EN SU CENTRO DE SU RANURA (205), EL SQUELCH, LA DESVIACIÓN MÁXIMA EN FM (5000), EL NIVEL DEL ALC, DEL AGC, AM CAR,  CW CAR,  EL SHFT DE USB Y LSB, Y TENDRÁ TAMBIÉN UN CHECK COMPLETO DEL DISPLAY.

4-PARA PASAR DE MENU A MENU, HAY QUE GIRAR EL MULTI CH, UNA VEZ FIJADO EN UN MENU, PARA PODER CAMBIAR CUALQUIER VALOR LO HARÁ MEDIANTE UP, DOWN, Y FINALMENTE PARA GRABAR LA PROGRAMACIÓN QUE HAYA CAMBIADO, DEBERÁ IR AL PUNTO DEL MENÚ Nº 51, APARECERÁ EN LA PANTALLA " READY  WR EPROM", PULSE UP, Y AUTOMÁTICAMENTE GRABARA SUS CAMBIOS EN LA EPROM, SI ES CORRECTO LE APARECERÁ "GOOD". PARA SALIR DEL MENU DE AJUSTE MARQUE CLR, LUEGO APAGUE EL EQUIPO, QUITE EL PUENTE, Y REINICIE DE NUEVO EL EQUIPO PULSANDO POWER + A/B, Y SUS CAMBIOS SERÁN EFECTIVOS.

YO PERSONALMENTE CAMBIE EL ANCHO DE BANDA DE LA FM, (MENU 41) MARCABA UNA DESVIACIÓN MÁXIMA DE 5469, Y LO CAMBIE A 4999, EL "IF CENT" (MENU 17) LO CENTRE DE 202 A 205 MOVIENDO EL IF SHIFT, ASI EL CENTRO DEL POTENCIOMETRO LO TENDREMOS CALIBRADO A NUESTRO GUSTO, Y EL USB SHFT (MENUS 42 Y 43) LOS DESPLACE A -50, Y EL LSB SHFT LO DESPLACE A +50 CONSIGUIENDO MEJORES TONOS EN LAS BANDAS LATERALES.

MENU00 : 186 AGC REF
MENU01 : 127 ALC REF
MENU02 : 050 053 HF SSQTH
MENU03 : OFF 053 HF SSI
MENU17 : 205 205 IF CENT
MENU37 : OA5 058 ALC MIN
MENU38 : 189 058 ALC MAX
MENU39 : 161 CAR CW
MENU40 : 167 CAR AM
MENU41 : 5009 FM DESV
MENU42 : -50 USB SHFT
MENU43 : +50 LSB SHFT
MENU5O : CHEK DISPLAY
MENU51 : READY WR EROM ---> GOOD

AQUÍ TENÉIS LOS VALORES ORIGINALES DE MI EQUIPO, POR LO MENOS OS PUEDE SERVIR DE AYUDA SI CAMBIAS ALGO SIN QUERER...ESTOS VALORES DEPENDEN DEL AJUSTE DE CADA EQUIPO, POR LO QUE DEBÉIS DE ANOTAROS TODOS LOS DATOS DE LOS 51 MENÚS DE LA EPROM ANTES DE CAMBIAR ALGO, ALGUNO DE ESTOS VALORES SOLO SON MEDICIONES INTERNAS DEL EQUIPO  QUE NO SE PUEDEN MODIFICAR SOLO VISUALIZAR.

00    186
01    127
02    050 050
03    OFF 050
04    1C0 050
05    2Ad 050
06    17c 1F9
07    222 168
08    309 168
09    060 168
10    156 168
11    1dd 168
12    2AE 168
13    160 1F6
14    198 168
15    23A 168
16    200 000
17    205 205
18    2bd 111
19    1d1 075
20    113 053
21    086 033
22    03E 023
23    046
24    059
25    049
26    050
27    050
28    054
29    056
30    059
31    046
32    050
33    083
34    126
35    077
36    114
37    0A5 057
38    189 057
39    161
40    167
41    5009
42    -50
43    +50
44    –
45    –
46    049
47    381 000
48    300 000
49    cb81
50    CHECKING DISPLAY
51    READY---> UP O DOWN ---> GOOD

NO TENGO MÁS INFORMACIÓN...SI MODIFICÁIS ALGO, APUNTAROS LOS VALORES INICIALES ANTES DE CAMBIARLOS,  POR SI TENEIS QUE VOLVER A REPROGRAMARLO...OJO, ESTA OPERACIÓN ES FÁCIL DE REALIZAR, PERO ES MUY CRITICA, Y UN ERROR EN LA PROGRAMACIÓN DEJA AL EQUIPO FUERA DE SERVICIO.

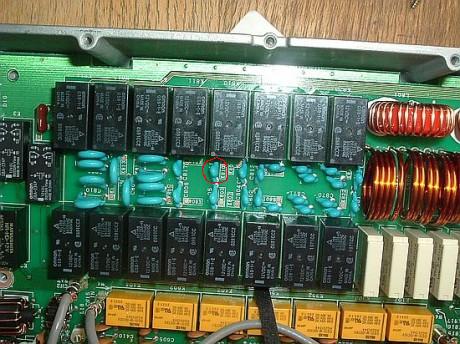

 L) ACOPLADOR AUTOMÁTICO:

Pues mira por donde, por hablar...nunca habia tenido problemas con el acoplador automatico, y hoy se estropeo, despues de modular en Fm con 90w en la banda de 10 metros y con alguna estacionaria de más, uno de los condensadores que componen el acoplador se quemo...en concreto el C816 de 18pf 2Kv, estaba perforado, era como un pequeño punto negro, olia a chamuscado y al testearlo me marcaba unos 23 ohmios, es decir un corto en toda regla...el condensador estaba petado...hoy mismo lo cambie despues de arduos esfuerzos por encontrar el condensador, que no es facil localizarlo en las tiendas, de hecho no le he puesto el mismo, sino uno de 22pf 3kv, pero que funciona perfectamente, y además es de 3Kv mucho mejor....ahora ya funciona al 100%.

 M) SACAR MÁS POTENCIA:

Puedes sacarle mucha más potencia al KENWOOD TS570D de los 100w modificando el parámetro del menú secreto nº 18 cambiando el valor del parámetro de 111-125 a 140-150, conseguirás mas potencia aunque los elementos del equipo no están preparados para esa potencia, por ejemplo el acoplador automático no te aguantara esa potencia si tienes algo de roe, así que mucho ojo y cuidado...el modo de modificar este parámetro del menú ya lo explico en la web (debes puentear el pin 8 y el 9 del conector acc2, arrancar el equipo tecleando a la vez lsb/usb+nr+power y finalmente tras modificar el parámetro nº 18 a valores de entre 140 a 150, grabarlo con el parámetro 51 de ready a good ).

N) CAMBIA EL TONO DE TU RECEPTOR Y TRANSMISIÓN EN UBS Y LSB CON LOS PARÁMETROS 42 (con valorescomprendidos entre -300/+300) Y 43 (con valores comprendidos entre -300/+300):

Puedes cambiarle el tono en recepción y transmisión al desplazar la portadora en las SSB modificando el parámetro del menú secreto nº 42 para USB ( de 0 a -140 tendrás un tono cada vez mas grave, en caso contrario si quieres mas agudo súbelo a valores +) y el nº 43 para LSB ( de 0 a +140 tendrás un tono cada vez mas agudo, en caso contrario si quieres mas graves bajalo a valores -)

OPINIÓN :

    ESTE MODELO DE KENWOOD DE HF ES UN BUEN EQUIPO, UNA PEQUEÑA MARAVILLA DIGITAL, CON TÉCNICA DE ULTIMA GENERACIÓN  DSP, ES COMO UN PEQUEÑO ORDENADOR,  CON SUB-MENUS DE MUY FÁCIL MANEJO, POSEE UNA MUY BUENA SENSIBILIDAD EN SSB  DE 0,13 uV LO QUE LE DOTA DE UNA EXCELENTE RECEPCIÓN, Y DE UNA BUENA SELECTIVIDAD DE 4,4 KHz A -60 dB LO QUE EVITA INTERFERENCIAS ADYACENTES, TIENE TAMBIÉN BUENOS RECHAZOS DE FRECUENCIA IMAGEN E INTERMEDIA.

    BUENÍSIMA ESTABILIDAD EN FRECUENCIA, TIENE MUCHOS FILTROS SOBRE TODO EL DE CW DESDE 50Hz A 2 KHz INCREÍBLE,  EN CW ES EXCEPCIONAL, SU FILTRO NR2 ES UNA PASADA EN CW, PARA LOS AMANTES DE ESTA MODALIDAD Y MODALIDADES DIGITALES ES UN LUJO DE EQUIPO, EN RECEPCIÓN TIENE BUENA OREJA, Y EN TRANSMISIÓN ES DURO.

     EL FAMOSO ALC ES AUTOMÁTICO EN ESTE EQUIPO, ASÍ QUE NO TENDRÁ QUE PREOCUPARSE DE LA INCOMODIDAD DE ESTAR A TODAS HORAS AJUSTÁNDOLO, VA SOLITO, COMO SU ACOPLADOR AUTOMÁTICO, QUE MAS SE LE PUEDE PEDIR.

    SOLO DECIR EN CONTRA QUE EL DSP SE HA QUEDADO CORTITO, EL FILTRO NR1 ES EFECTIVO PERO EL SONIDO ES ALGO DIGITALIZADO Y MALO, Y LA RESPUESTA DE LA FRECUENCIA EN TRANSMISIÓN ES BASTANTE MALA EN COMPARACIÓN A SUS COMPAÑEROS DE KENWOOD, TAN SOLO ES POSIBLE MEJORARLA CON UN BUEN MICRO CON RESPUESTA A FRECUENCIAS BAJAS, YO TRABAJO CON EL MC-60A,  POR CIERTO EL MICRO DE MANO ES UNA PATATA...SI UNA PATATA, DE LO PEOR...INCREÍBLE PERO CIERTO, ESTE MODELO DE KENWOOD EN FONIA DISTA MUCHO DE SUS COMPAÑEROS DE LA MISMA LÍNEA, NI DSP DE 16 BITS  NI SU TÍA...EL DSP DE AUDIO EN TRANSMISIÓN LIMITA MUCHO LA CALIDAD DE LA VOZ, DE LO QUE DICE EL FABRICANTE A LA REALIDAD DISTA MUCHO, PORQUE DE RADIO SOBERBIO NADA DE NADA, SUPONGO QUE CONFUNDIRÍAN LA PALABRA EN EL DICCIONARIO...Y ESO DE QUE EL VENTILADOR ES  GENEROSO COMO DICTA EL FABRICANTE, NADA DE NADA, ARRANCA MUY TARDE, CUANDO ESTA ARDIENDO EL EQUIPO... OTRA EQUIVOCACIÓN DEL FABRICANTE, VAYA VAYA UN ESTIRONCETE DE OREJAS EH!!!...

    EN GENERAL ES UN TRANSCEPTOR BUENO, AUNQUE EL DSP SOLO EN AF SE QUEDO ALGO CORTITO, SE PODÍA HABER MEJORADO ALGO MÁS, PERO EN GENERAL PARA MI ES MUY BUEN EQUIPO, VOLVERÍA A COMPRARLO AUNQUE CON LAS MEJORAS DE LA NUEVA VERSIÓN (CON 50 Mhz Y CON LAS MEJORAS EN EL MENÚ Y DSP), ACONSEJABLE PARA TRANSMISIONES DIGITALES, PERO PARA FONIA NADA DE NADA.

DESPUÉS DE MI EXPERIENCIA CON MI EQUIPO QUE ESTA COMPRADO EN ENERO DE 1997, A A FECHA DE HOY ESTA FUNCIONANDO SIN NINGÚN PROBLEMA A EXCEPCIÓN DEL ACOPLADOR AUTOMÁTICO POR ALGÚN RELÉ QUE ME ESTA DANDO PROBLEMAS, CREO QUE DESPUÉS DE 15 AÑOS PUEDO DECIR QUE EL EQUIPO HA SIDO DURO Y UN TODO TERRENO DESPUÉS DE SUBSANAR EL PROBLEMA DEL VENTILADOR, EN CONTRA UN POCO RUIDOSO EN RECEPCIÓN CON UN DSP MUY DIGITALIZADO Y CORTO, Y  UN AUDIO EN TRANSMISIÓN MUY ESTRECHO, POR LO DEMÁS EL EQUIPO FENOMENAL A PESAR DE ALGUNAS MALAS CRITICAS POR RADIO INJUSTIFICADAS DE ALGÚN OPERADOR.

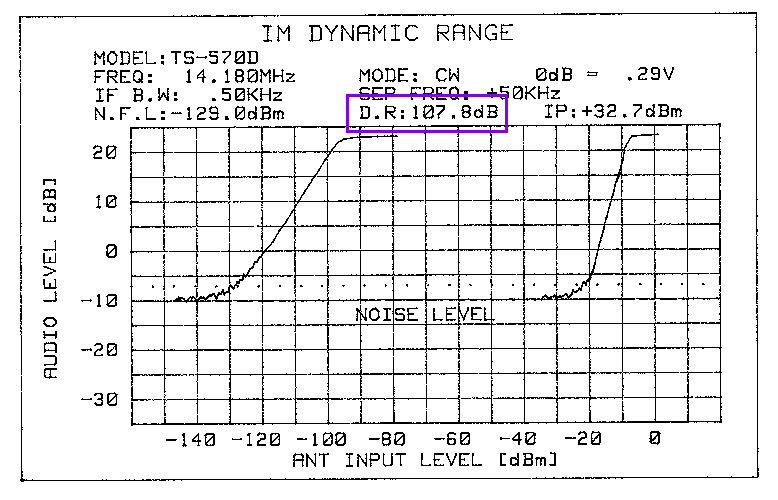

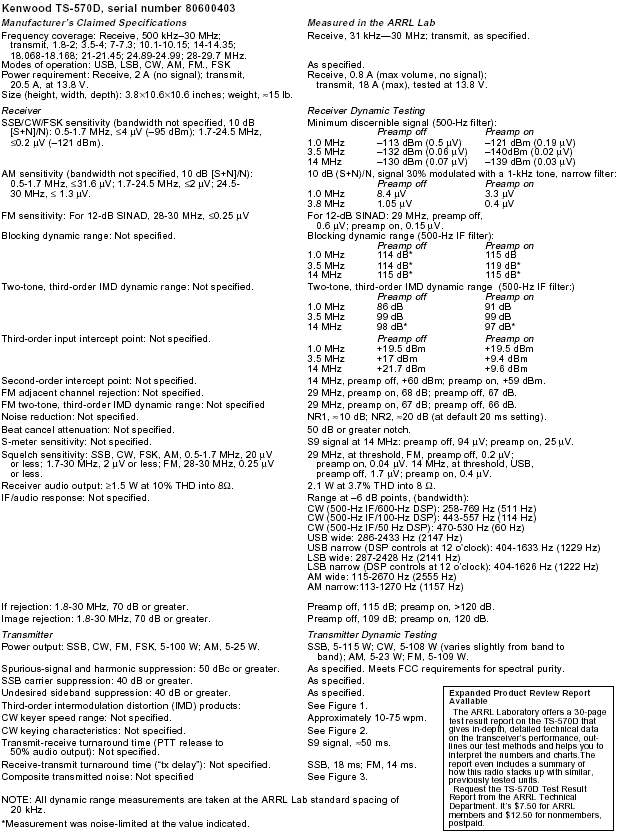

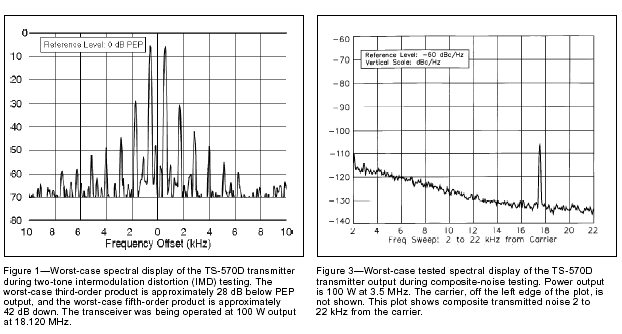

ENSAYO TECNICO :

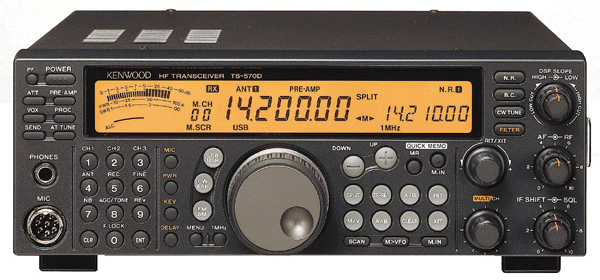

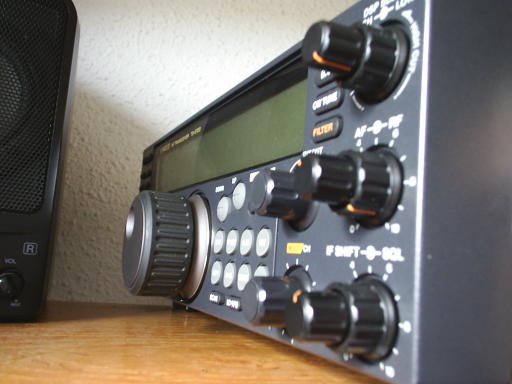

--------------------------- FOTO DEL KENWOOD TS 570 D   DESDE 30Khz A 30Mhz CON DSP AUDIO

Si quieres comprar piezas originales de tu equipo Kenwood, visita la pagina www.kenwoodparts.com
La Pagina web oficial en España, de la KENWOOD  www.kenwood.es
---------------------------

JUAN- 30 T.U. 01 - VALENCIA-SPAIN. 73+51 SALUDOS. ( PAGINA DE INFORMACIÓN TÉCNICA DEL KENWOOD TS-570D, PAGINA WEB NO OFICIAL PARA RADIOAFICIONADOS PARA SU CONSULTA)
